交流电路中，等效电源的计算对于简化电路分析、理解电路工作原理至关重要。什么是等效电源？等效电源的概念本质上是将复杂的交流电路转化为一个理想电压源或电流源，与一个内阻的串联或并联组合。为了帮助您掌握这一概念及其计算方法，本文将逐步引导您完成这一过程，并提供相关的应用实例和技巧。

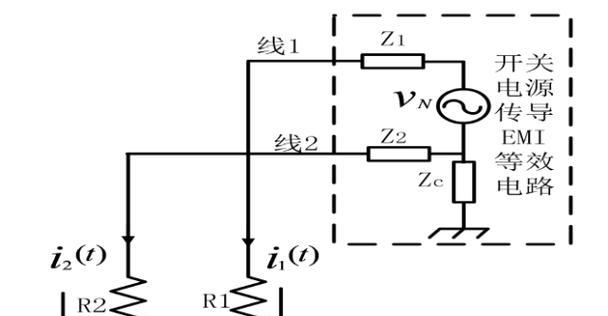

等效电源的概念及其重要性

在交流电路分析中，“等效电源”指的是一个理想电源，可以替代原本复杂的网络，简化电路计算。等效电源的引入，使我们能够更容易地了解电路中的能量传递、功率分配，以及进行电路的稳定性分析。

等效电源的存在使电路的计算从复杂的实际电路中抽离出来，简化为一个简单模型，便于工程师和电路设计者理解和分析电路的工作状态。在进行大规模电路仿真时，使用等效电源可以大大提高计算效率，而不损失过多的精确性。

计算等效电源的步骤

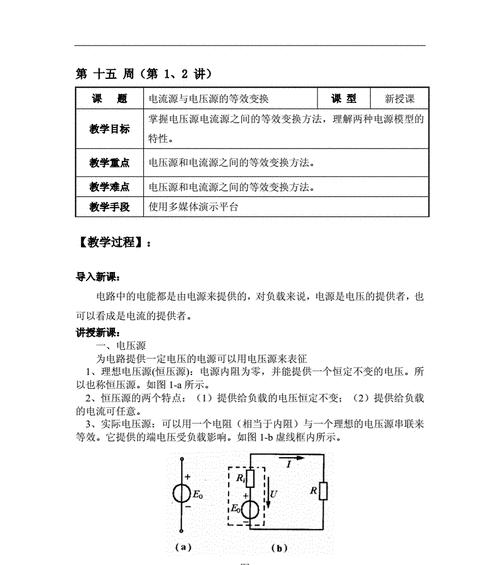

等效电压源的计算

1.开路电压法：在电路加载的负载两端测量开路电压（即在断路情况下，从电压源的两端测得的电压）。这个电压值即为等效电压源的电压值（Voc）。

2.内阻的确定：

如果知道电路的详细参数（如每个元件的阻值），则可直接计算。

如果不知道电路组件的具体阻值，也可以通过测量开路电压和短路电流来确定。将负载断开测量开路电压（Voc），然后将负载短路并测量短路电流（Isc），内阻（Rth）可以通过Rth=Voc/Isc来求解。

3.确定等效电源：有了上述的Voc和Rth值，一个完整的等效电压源模型就建立起来了，即一个电压源与一个内阻串联。

等效电流源的计算

1.短路电流法：在这个方法中，直接测量负载两端的短路电流（Isc），这将被视作等效电流源的电流值。

2.确定并联内阻：与等效电压源类似，如果知道详细参数，直接计算各元件的并联等效内阻，否则通过开路电压和短路电流来计算并联内阻。

3.确定等效电源：等效电流源即为一个电流源与一个内阻并联。

应用实例与技巧

在具体应用中，可能遇到带有非线性元件的复杂电路。在这些情况下，等效电源的计算可能需要更细致的考虑：

非线性元件处理：对于非线性元件，不能简单假定电阻值恒定。通常需要结合元件的伏安特性曲线，通过图解法或数值计算方式来确定等效电源参数。

测量误差的影响：实际测量过程中可能会有误差。在计算内阻时，应当考虑误差范围内的可能变化，确保等效模型的可靠性。

软件辅助计算：现在有很多电路仿真软件，如SPICE，可以帮助完成等效电源的计算，提供更为精确的模型。

综上所述

等效电源的概念和计算方法是交流电路分析的基础工具，它简化了电路模型，为电路设计和分析提供了很大的便利。通过上述步骤，我们能够得到一个简化的电路模型，从而更清晰地了解电路工作情况。本文所涉及的方法和技巧，不仅加深了对等效电源概念的理解，还为您提供了实际应用中的操作指导。希望您能在电路分析和设计中，将这一重要工具运用自如。
